Cara Setting PPPoE Indihome dari Mikrotik

Paket INDIHOME - Artikel kali ini akan membahas tentang Cara Setting PPPoE Indihome dari Mikrotik Setting untuk tutorial kali ini menggunakan Mikrotik RB750G yang terkoneksi ke Layanan IndiHome melalui ONT ZTE F660. Selain itu, saya juga mencoba menggunakan Modem ADSL2+ (Modem Speedy).

ONT atau Modem ADSL berjalan dalam mode Bridge.

Koneksikan Mikrotik Router di LAN1 dengan ONT F660 di port LAN yang sudah disetting sebagai Bridge. Atau jika menggunakan ADSL2+, setting Home Gateway ini sebagai bridge dan tentukan port LAN yang akan digunakan untuk internet.

Topologi INDIHOME PPPoE dari Mikrotik


Berikutnya adalah, mari kita koneksikan mikrotik dengan laptop dan untuk mensetting PPPoE di Mikrotik, ikuti Langkah - langkah berikut ini :

Menambah Interface : PPPoE Client
NAT (Network Address Translation)
DNS (Domain Name System)
Routes
Cek Koneksi

Setting Interface PPPoE Client

Dari menu mikrotik, pilih dan klik PPP, kemudian klik tanda + , dan pilih dan klik PPPoE Client.

menambahkan PPPoE client dimikrotik

Pada sub menu PPPoE client, Pilih General :

Name : pppoe-out1 , nama interface ini bisa diubah, dalam contoh ini diubah menjadi pppoe-ambar
Interface : pilih ether-1 gateway
klik apply

Konfigurasi PPPoE client dimikrotik

kemudian, pilih : Dial Out

Masukan username dan password internet indihome
use peer DNS, bisa diberi tanda centang, bisa tidak.
klik apply
klik OK.

Konfigurasi dial Up PPPoE indihome dari Mikrotik

Setting NAT

Untuk men-setting NAT, dari menu : pilih "IP >> Firewall", kemudian klik NAT, akan muncul menu seperti dibawah :

Pada General : Chain : srcnat
Type NAT : Source NAT atau srcnat (dijalankan pada packet yang berasal dari network yang di NAT.)  Router NAT mengganti IP Address Private dari source dengan IP Address public untuk packet yang melewati router menuju public network, dan sebaliknya.
Out Interface : Pilih interface yang baru saja dibuat di PPPoE client. Pada contoh ini : pppoe-ambar.

Kemudian klik apply .


Setting source NAT untuk PPPoE indihome

Selanjutnya : pilih action,

pilih : masquerade.
masquerade : mangganti source IP address pada packet IP dengan IP yang ditentukan oleh fasilitas routing.
kemudian apply dan OK.

Setting Massquerade PPPoE mikrotik Indihome

Setting DNS

Setting DNS, dilakukan dari : IP >> DNS , inputkan IP Address DNS. Pada contoh ini menggunakan DNS Google 8.8.8.8, apply dan OK.


Setting DNS mikrotik untuk jaringan indihome

IP Routes

Pada IP routes ini, kita cek routenya, apakah sudah ter-update.
Disini terdapat ke arah LAN dan kearah WAN, serta default route.

Cek Ip Route Mikrotik untuk PPPoE indihome

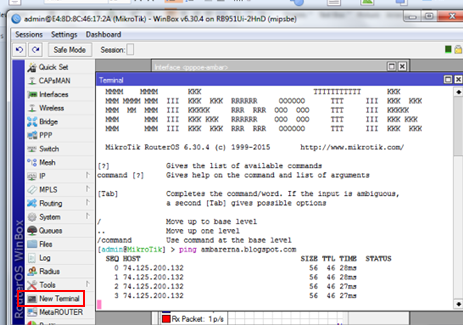

Test : Ping

Untuk melakukan test ping dari mikrotik menuju website : dari menu, pilih New Terminal.

Test ping setelah setting dial up indihome PPPoE dari mikrotik



Jika test ping ini sudah berhasil, maka settingan kita sudah berhasil. Jika belum, kita harus cek kembali barangkali ada kesalahan setting. Untuk men-cek keberhasilan konfigurasi, diantaranya adalah :

Cek, apakah sudah mendapatkan IP Address Public dari BRAS.
Lihat di : Interface PPPoE - Status.
Jika belum mendapatkan IP Address, cek kembali : username dan password, apakah sudah benar ?
Jika sudah mendapatkan IP Address, coba lakukan ping ke IP Address gateway.
Jika belum berhasil ping ke IP Address Gateway, cek out interface pada Firewall - NAT, apakah sudah benar ?
Jika sudah berhasil ping ke IP Address Gateway, cek DNS
Jika sudah berhasil ping ke ke alamat web melalui Mikrotik, tetapi belum berhasil browsing dari laptop, maka cek koneksi antara laptop dengan Mikrotik. Salah satunya, pastikan interface ke arah LAN berupa bridge-local. Ini merupakan default konfigurasi dari mikrotik. Dan pastikan kembali bahwa : out interface pada NAT sudah benar.

Sekian Artikel tentang Cara Setting PPPoE Indihome dari Mikrotik semoga bermanfaat bagi sobat sekalin terima kasih.
